Dalam sistem penanganan material curah modern, ban berjalan adalah tulang punggung efisiensi, memindahkan banyak material dengan lancar ke seluruh industri—mulai dari pertambangan dan pelabuhan hingga konstruksi dan manufaktur. Salah satu komponen paling penting namun sering diabaikan untuk memastikan kelancaran operasi ini adalahTekuk Katrol. Memahami cara kerja Bend Pulley, fungsinya, dan mengapa hal ini penting dapat membantu bisnis meningkatkan keandalan dan umur panjang sistem konveyor mereka.

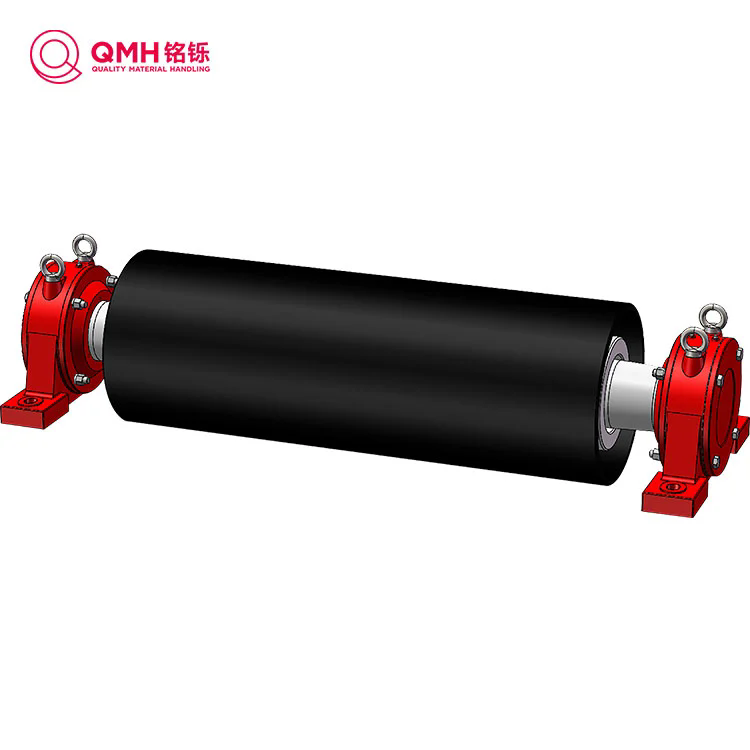

Katrol Bend adalah elemen kunci dalam sistem sabuk konveyor, yang dirancang untuk mengarahkan pergerakan sabuk atau meningkatkan area kontak antara sabuk dan katrol penggerak. Biasanya terletak di bagian ekor atau ujung pelepasan konveyor, katrol tikungan mengubah arah sabuk—biasanya sebesar 90° atau 180°—sambil mempertahankan tegangan yang diperlukan untuk mencegah selip sabuk.
Secara mekanis, ia beroperasi melalui kontak gesekan. Saat sabuk bergerak, Katrol Bend memandunya dengan mulus di sekitar kurva, sehingga sistem dapat berjalan terus menerus tanpa kehilangan cengkeraman atau keselarasan. Kemampuannya untuk mengatur ketegangan belt secara langsung mempengaruhi kinerja sistem, efisiensi energi, dan umur belt.
Dalam sistem konveyor tugas berat yang digunakan di pertambangan, pabrik semen, pabrik baja, dan terminal pelabuhan, Bend Pulley membantu mengurangi keausan mekanis, menyerap beban kejut, dan memastikan transisi yang mulus di jalur sabuk.
Mengarahkan kembali ban berjalan dalam bentuk busur yang halus.
Meningkatkan kontak antara sabuk dan katrol penggerak untuk mencegah selip.
Membantu dalam menjaga ketegangan dan pelacakan sabuk yang tepat.
Mendukung sabuk dalam kondisi dimuat dan dibongkar.
Mengurangi getaran sabuk dan tumpahan material.
Efisiensi sistem konveyor sangat bergantung pada seberapa efektif daya disalurkan dan seberapa merata tegangan sabuk didistribusikan. Desain, material, dan perawatan permukaan Bend Pulley semuanya memainkan peran penting dalam mencapai keseimbangan ini.
Katrol Bend yang berkualitas tinggi harus tahan terhadap gaya tegangan tinggi dan tekanan rotasi. Oleh karena itu, bahan seperti baja karbon, baja tahan karat, atau besi tuang biasanya digunakan, bergantung pada lingkungan aplikasinya. Ketebalan cangkang katrol dan diameter poros dihitung dengan cermat untuk menangani beban yang diperlukan tanpa defleksi.
Untuk meningkatkan daya tahan, Katrol Bend sering kali dilengkapi cakram ujung yang dikerjakan dengan mesin presisi dan bantalan tugas berat, memastikan getaran minimal dan konsentrisitas optimal.
Untuk meningkatkan ketahanan gesekan dan aus, permukaan katrol dapat dilapisi dengan karet, keramik, atau poliuretan. Lagging karet memberikan fleksibilitas dan cengkeraman, sedangkan lagging keramik menawarkan ketahanan yang unggul terhadap abrasi dan kelembapan. Pilihannya bergantung pada lingkungan kerja—kondisi basah, berdebu, atau beban tinggi memerlukan solusi lagging yang lebih canggih.
Keseimbangan yang tepat memastikan rotasi stabil dan meminimalkan getaran. Katrol yang tidak sejajar atau tidak seimbang dapat menyebabkan sabuk salah jalur, kebisingan berlebihan, dan keausan dini. Pabrikan modern menggunakan teknik penyeimbangan dinamis untuk mencapai kelancaran pengoperasian pada kecepatan tinggi.
| Parameter | Kisaran Spesifikasi |
|---|---|
| Diameter Katrol | 200mm – 1800mm |
| Kompatibilitas Lebar Sabuk | 400mm – 2400mm |
| Diameter Poros | 50mm – 350mm |
| Ketebalan Cangkang | 8mm – 30mm |
| Pilihan Perawatan Permukaan | Lagging Karet / Lagging Keramik / Baja Polos |
| Bahan | Baja Karbon, Baja Tahan Karat, Besi Cor |
| Nilai Keseimbangan | ISO G6.3 atau Lebih Baik |
| Jenis Bantalan | Bantalan Rol Bulat Tugas Berat |
| Aplikasi | Industri Pertambangan, Semen, Listrik, Pelabuhan, dan Penggalian |
Tabel ini mengilustrasikan bagaimana Bend Pulley dapat disesuaikan untuk beragam kebutuhan operasional, mulai dari konveyor tugas ringan di lini pengemasan hingga sistem beban ekstrem di pertambangan.
Katrol Bend yang tepat dapat meningkatkan kinerja konveyor secara signifikan, meminimalkan biaya perawatan, dan memperpanjang umur belt.
Salah satu fungsi terpenting dari Katrol Bend adalah menjaga agar ban berjalan tetap sejajar. Pelacakan yang buruk menyebabkan kerusakan tepi belt dan tumpahan material. Katrol yang dirancang secara presisi memastikan ketegangan sabuk yang konsisten dan membantu mempertahankan pelacakan yang benar di seluruh sistem.
Dengan menjaga gesekan yang tepat dan mengurangi selip, Katrol Bend meningkatkan efisiensi transmisi daya, sehingga menurunkan kebutuhan energi pada motor penggerak. Seiring waktu, hal ini menghasilkan penghematan biaya operasional yang besar.
Katrol Bend berkualitas tinggi dirancang untuk masa pakai yang lama. Lapisan anti-korosif, cangkang yang diperkuat, dan bantalan presisi mencegah kegagalan pada beban berat, mengurangi waktu henti dan frekuensi perawatan.
Dari operasi penambangan bawah tanah hingga fasilitas pelabuhan lembab, Bend Pulley dapat disesuaikan untuk menahan korosi, debu, dan suhu ekstrem, sehingga memastikan pengoperasian yang andal dalam kondisi apa pun.
Kontrol tegangan yang stabil mencegah sabuk tergelincir, yang dapat menyebabkan penghentian atau kecelakaan sistem. Hal ini menjadikan Bend Pulley sebagai komponen penting untuk menjaga keselamatan dan waktu kerja konveyor.
Memilih Katrol Bend yang tepat melibatkan lebih dari sekedar ukuran. Hal ini memerlukan pemahaman menyeluruh tentang kondisi kerja konveyor Anda, kapasitas muatan, dan tantangan lingkungan.
Selalu pilih diameter katrol yang sesuai dengan lebar sabuk dan persyaratan tegangan. Katrol yang berukuran terlalu kecil dapat menyebabkan pembengkokan sabuk yang berlebihan dan keausan dini.
Untuk lingkungan basah atau abrasif, disarankan menggunakan lagging keramik atau karet vulkanisasi panas. Untuk aplikasi di dalam ruangan atau material bersih, lagging baja polos atau karet halus mungkin sudah cukup.
Pastikan poros katrol dirancang untuk menangani beban radial dan aksial. Bantalan harus berkualitas kelas industri, tertutup rapat dari debu dan kelembapan.
Pilih pabrikan yang memberikan keseimbangan dinamis sesuai standar ISO untuk mencegah getaran dan kebisingan selama pengoperasian kecepatan tinggi.
Katrol Bend berkualitas tinggi harus memenuhi standar internasional seperti CEMA, DIN, dan ISO, yang menjamin keamanan dan daya tahan.
Q1: Seberapa sering Katrol Bend harus diperiksa atau diganti?
Katrol Bend harus diperiksa secara visual setiap 1.000 jam pengoperasian untuk melihat tanda-tanda keausan, ketidaksejajaran, atau pelepasan yang tertinggal. Dalam penggunaan tugas berat, penggantian mungkin perlu dilakukan setiap 3–5 tahun, bergantung pada lingkungan dan beban. Pemeliharaan preventif membantu mendeteksi keausan bearing sejak dini dan menghindari penghentian sistem yang mahal.
Q2: Apa perbedaan antara Katrol Bend dan Katrol Ekor?
Meskipun keduanya terletak di dekat ujung ekor sistem konveyor, Katrol Ekor berfungsi sebagai katrol tempat sabuk memulai perjalanan pulang dan sering kali dihubungkan ke mekanisme pengambilan. Sebaliknya, Katrol Tekuk digunakan untuk mengubah arah sabuk atau meningkatkan sudut lilitan di sekitar katrol penggerak, sehingga meningkatkan traksi dan keseimbangan tegangan.
Katrol Bend mungkin tampak seperti drum berputar sederhana, namun pengaruhnya terhadap kinerja konveyor sangat besar. Mulai dari menjaga pelacakan dan ketegangan belt hingga meminimalkan kehilangan dan keausan energi, hal ini memainkan peran penting dalam memastikan keandalan operasional. Memilih Katrol Bend berkualitas tinggi yang dibuat dengan rekayasa presisi, lagging canggih, dan material unggul merupakan investasi dalam stabilitas jangka panjang sistem Anda.
QMphmengkhususkan diri dalam pembuatan Katrol Bend yang dirancang khusus untuk beragam aplikasi industri. Dengan konstruksi yang kokoh, kontrol kualitas bersertifikasi ISO, dan fokus pada kinerja jangka panjang, produk QMH membantu Anda mencapai efisiensi yang lebih besar dan mengurangi biaya pemeliharaan dalam pengoperasian konveyor Anda.
Jika Anda siap untuk meningkatkan atau mengganti Bend Pulley yang ada,Hubungi kami untuk konsultasi ahli dan dukungan teknis—tim kami akan membantu Anda menemukan solusi terbaik untuk kebutuhan konveyor spesifik Anda.
