Dalam industri manufaktur dan logistik yang sangat otomatis saat ini, efisiensi jalur produksi sangat bergantung pada keandalan sistem konveyornya. Inti dari sistem itu adalahKomponen Konveyor— katrol, idler, bantalan, dan bagian struktural yang memastikan pergerakan material mulus, konsisten, dan aman. Baik di pertambangan, pergudangan, pemrosesan makanan, atau pabrik penanganan massal, komponen-komponen ini menentukan seberapa efisien aliran material dari satu proses ke proses lainnya. Kegagalan tunggal pada katrol atau idler dapat menyebabkan waktu henti selama berjam-jam, menyebabkan kerugian produksi yang signifikan dan biaya perbaikan yang mahal.
Mengapa Komponen Konveyor Penting: Pertanyaan Kunci
Apa itu Komponen Katrol & Pemalas pada Sistem Konveyor?
Cara Memilih Komponen Konveyor: Spesifikasi & Praktik Terbaik
Merek QMH & Langkah Selanjutnya — Hubungi Kami
Sistem konveyor menggerakkan pergerakan material di pabrik, pertambangan, logistik, pabrik. Memilih komponen yang tepat memastikan waktu kerja, efisiensi biaya, dan masa pakai lebih lama.
Suku cadang yang dipilih dengan buruk atau berkualitas rendah menyebabkan waktu henti yang tidak direncanakan, ketidaksejajaran sabuk, keausan berlebihan, dan biaya perawatan.
Karena otomasi industri dan logistik menuntut keluaran yang lebih ketat, optimalisasi pada tingkat komponen (katrol, idler, roller) menjadi keunggulan kompetitif.
Untuk mengganti komponen yang rusak, meningkatkan kapasitas, atau menyesuaikan konveyor dengan muatan atau lingkungan baru.
Untuk menemukan lembar spesifikasi, kompatibilitas, standar (misalnya CEMA), dan harga.
Untuk membandingkan pemasok, kualitas, jaminan, dan waktu tunggu.
Anda harus menyajikan nilai pendidikan: penjelasan yang lebih dalam, data komparatif, dan kasus penggunaan di luar sensasi pemasaran.
Tunjukkan bahwa Anda memahami masalah umum (“cara mengurangi keausan belt”, “cara menghitung jarak idler”).
Gunakan FAQ, tabel, spesifikasi realistis. Itu membangun kepercayaan dan mendorong pertobatan.
Dengan kerangka strategis tersebut, kini kita beralih ke konten inti: apa sebenarnya komponen-komponen ini dan bagaimana memilihnya.
Dalam sistem ban berjalan, Komponen Konveyor sering merujuk pada katrol, idler (roller), penyangga, bantalan, dan aksesori. Di bawah ini kami fokus pada dua subtipe mendasar: Katrol dan Pemalas.
A katroladalah drum berputar yang membungkus ban berjalan. Ia memainkan beberapa peran tergantung pada lokasinya (katrol penggerak, katrol ekor, katrol tekuk/pesek, katrol pengambil).
Penggerak (Head) Pulley: digerakkan oleh motor, meneruskan torsi untuk menggerakkan sabuk.
Tail / Return Pulley: mengarahkan kembali sabuk ke ujung penggerak.
Katrol Snub / Tikungan: meningkatkan sudut lilitan di sekitar katrol penggerak untuk meningkatkan traksi.
Katrol Pengambil: menyesuaikan ketegangan, menghilangkan kendur dari sistem sabuk.
Katrol Kemudi / Tikungan : digunakan pada ruas yang melengkung atau bersudut.
| Nama Parameter | Keterangan | Rentang Umum atau Catatan |
|---|---|---|
| Diameter Inti | Diameter silinder bagian dalam (tidak termasuk pelapis) | misalnya 6″ hingga 24″+ tergantung lebar sabuk |
| Lebar Wajah (Panjang Wajah) | Lebar bagian silinder tempat kontak sabuk | Biasanya cocok dengan lebar sabuk, ditambah uang saku |
| Ketebalan Dinding / Pelek | Ketebalan cangkang | Tergantung pada desain tegangan mekanis |
| Akhir Disk / Flensa | Cakram dilas ke ujungnya | Bertindak sebagai antarmuka antara hub dan shell |
| Pelapisan/Lagging | Karet, keramik, uretan, dan lain-lain | Meningkatkan gesekan atau ketahanan aus |
| Poros & Bantalan | Rumah bantalan, lubang poros, segel | Harus sesuai dengan beban, keselarasan, lingkungan |
| Peringkat Beban / Torsi Maks | Beban radial atau torsi maksimum yang diperbolehkan | Berdasarkan desain, faktor keamanan |
| Kecepatan (RPM) | Kecepatan rotasi maksimal | Tergantung pada batas bantalan dan kecepatan sabuk |
Pertimbangan Desain Katrol
Katrol harus sesuai dengan persyaratan lebar, ketebalan, dan tegangan sabuk.
Lagging/pelapisan dapat ditambahkan untuk meningkatkan traksi atau menahan abrasi.
Kekuatan cakram ujung, kualitas pengelasan, dan desain hub sangat penting untuk daya tahan.
Pemilihan bantalan (disegel, terlindung, pemeliharaan) mempengaruhi masa pakai.
Keseimbangan statis dan dinamis mengurangi getaran dan memperpanjang umur.
Sebuahpemalas(atau return roll / idler roller) adalah komponen silinder tak berpenggerak yang menopang belt dan beban (atau menopang sisi belakang belt).
Troughing Idler: menopang belt yang dimuat dalam bentuk palung (umumnya set 3 gulungan: samping, tengah).

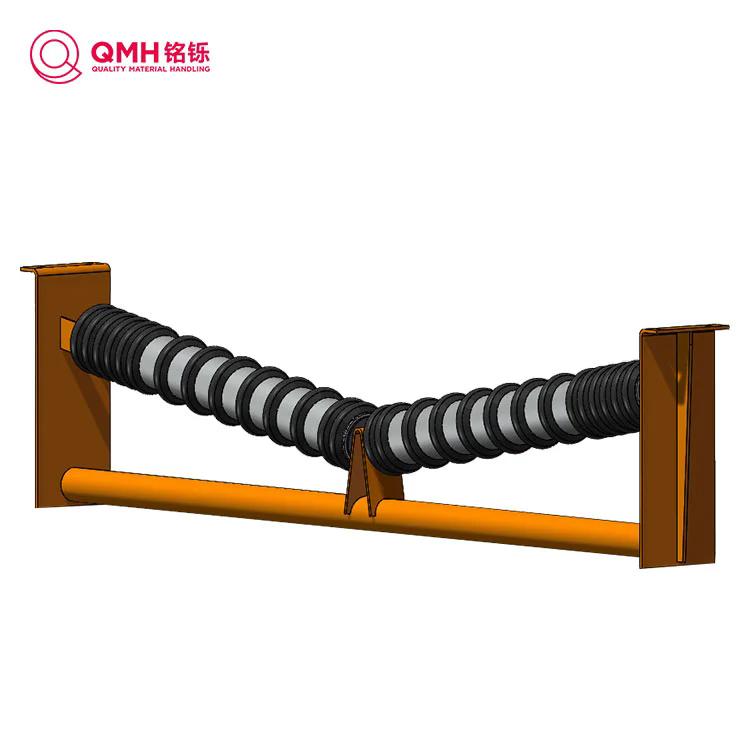

Impact Idler: ditempatkan pada titik pemuatan untuk menyerap benturan dan melindungi belt.
Return / Return Side Idler: menopang belt pada jalur kembalinya, meminimalkan kendur.
Self-aligning / Self-centering Idlers: membantu menyetel kembali belt yang mengembara.
Flat / Channel Idler: untuk jalur sabuk datar atau bagian transisi.
| Spesifikasi | Keterangan | Contoh / Nilai Khas |
|---|---|---|
| Diameter Gulungan | Diameter luar cangkang rol | 3″, 4″, 5″, 6″ dll untuk CEMA standar |
| Panjang Gulungan / Panjang Cangkang | Panjang cangkang silinder | Cocok dengan lebar sabuk/plus overhang |
| Jenis & Ukuran Bantalan | Bola beralur dalam, roller meruncing, disegel, dll | Dipilih berdasarkan beban dan kecepatan |
| Segel & Pelumasan | Tersegel seumur hidup, labirin, mudah berminyak | Perawatan lebih rendah jika disegel |
| Peringkat Beban / Daya Dukung | Beban radial maks per roller | Diskalakan berdasarkan kelas CEMA |
| Bingkai / Braket | Dukungan struktural untuk roller | Harus sesuai dengan geometri rangka konveyor |
| Jarak (Pitch Roller) | Jarak antara idler yang berurutan | Parameter desain untuk membatasi penurunan |
Standar CEMA (Conveyor Equipment Produsen Assn.) mendefinisikan kelas (B, C, D, E, F) yang mengatur kapasitas beban, lebar sabuk, jarak, dll.
Misalnya Precision Pulley & Idler C4-20TEI-48SB merupakan idler dengan:
Tipe Troughing Equal Impact (TEI).
Diameter gulungan 4 inci, lebar sabuk 48 inci, peringkat CEMA C
Bantalan bola tertutup
Labirin/segel kontak
Panjang keseluruhan: ~59,5 inci
Pemalas harus menangani beban radial dan aksial, menahan ketidaksejajaran, meminimalkan gesekan, dan menanggung tekanan lingkungan (debu, kelembapan, suhu).
Inilah inti pengambilan keputusan pelanggan Anda. Berikan jalur “bagaimana” yang terstruktur.
Karakteristik bahan: kepadatan curah, ukuran gumpalan, sifat abrasif, kelembapan, korosif.
Parameter sabuk: lebar, ketebalan, kecepatan, profil tegangan.
Beban dan throughput: berat maksimum per kaki linier atau per segmen.
Faktor lingkungan: debu, suhu ekstrem, kelembapan, zat korosif.
Geometri tata letak: lurus, miring, melengkung, transisi.
Ukuran diameter inti dan lebar muka agar sesuai dengan dimensi sabuk dan persyaratan bungkus kontak.
Pilih lagging atau pelapis yang sesuai (karet, keramik) jika bahan memiliki gesekan atau berpasir yang tinggi.
Konfirmasikan torsi, tenaga, dan margin keselamatan.
Bearing dan perapat yang tepat sangat penting — jenis yang dapat diberi seal atau diberi gemuk sesuai kebutuhan.
Seimbangkan rakitan untuk mengurangi getaran.
Set palung: pilih set sudut 20°, 35°, atau 45° per beban.
Jarak: cukup untuk membatasi kendurnya sabuk — seringkali < 1/90 rentang sabuk, atau per CEMA.
Impact idler: ditempatkan di bawah zona umpan dengan fitur peredam kejut.
Return idler: diberi jarak untuk membatasi catenary sag.
Pilih bantalan yang disegel seumur hidup untuk perawatan yang rendah.
Gunakan idler yang dapat menyelaraskan sendiri jika terjadi masalah pada belt yang mengembara.
Lakukan analisis beban dan tegangan untuk memastikan kapasitas radial.
Periksa umur bearing / prediksi umur L10.
Periksa toleransi penyelarasan.
Pastikan tumpuan struktur mampu menahan beban dan momen.
Gunakan desain modular atau drop-in idler untuk menyederhanakan pertukaran.
Gunakan segel yang tahan lama dan hindari desain yang sering memerlukan pelumasan ulang di lingkungan yang keras.
Memelihara suku cadang dengan tingkat keausan tinggi (cangkang, bantalan).
Pantau getaran, suhu, kebisingan untuk peringatan dini.
Q1: Berapa jarak yang diperbolehkan antar idler?
A1: Jarak tergantung pada kekakuan sabuk, beban, kecepatan, dan kendur yang diijinkan. Sebagai aturan praktis, jaga jarak sedemikian rupa sehingga sag < 1 inci antara roller yang berurutan di bawah beban; biasanya antara 24″ dan 48″ untuk konveyor beban standar (tetapi lihat tabel CEMA).
Q2: Bagaimana cara mengukur katrol penggerak dengan benar?
A2: Mulailah dengan persyaratan lebar, ketebalan, dan tegangan sabuk. Kemudian tentukan torsi, pilih diameter inti, lagging jika diperlukan, dan pastikan desain bantalan/poros dapat menangani beban radial dan lentur. Gunakan margin keselamatan (misalnya torsi yang diharapkan 1,5×).
Q3: Kapan sebaiknya saya memilih idler yang menyelaraskan diri?
A3: Gunakan idler yang dapat menyelaraskan sendiri ketika ketidaksejajaran sabuk sering terjadi karena beban dinamis, sedikit pergeseran rangka, atau pembebanan yang tidak merata. Mereka memungkinkan koreksi sudut kecil, mengurangi keausan tepi.
PadaQMH, kami memahami kebutuhan presisi, daya tahan, dan penyesuaian sistem konveyor tugas berat. Rangkaian Komponen Konveyor kami dirancang agar sesuai dengan spesifikasi industri terberat — mulai dari katrol khusus hingga idler yang disegel seumur hidup yang dirancang untuk lingkungan yang keras. Saat Anda mengevaluasi pemasok dan desain, bermitralah dengan QMH untuk memastikan:
Lembar spesifikasi terperinci dan dukungan teknis
Desain modular dan ramah perawatan
Bahan berkualitas tinggi, pengelasan presisi, dan pengujian ketat
Pasokan dan ketersediaan suku cadang yang responsif
Mari bantu Anda merancang atau meningkatkan sistem konveyor Anda dengan percaya diri.Hubungi kamihari ini untuk meminta penawaran, mendapatkan gambar detail, atau berkonsultasi tentang pemilihan komponen.
